產品描述

該款LED日光燈驅動電源電路主要由輸入整流電路、功率因數校正電路、開關電路、限壓恒流電路等組成，輸入電壓為85～265VAC，50/60Hz，輸出電壓DC60～150V，輸出電流120mA，lsemi生產的二、三極管，三端穩壓IC及場效應管等元器件可廣泛應用到該電路上。

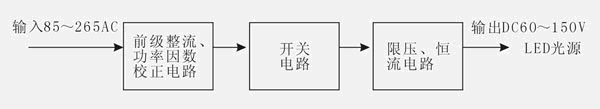

LED日光燈驅動電源方框圖





可使用下列元器件

前級整流、功率因數校正電路

型號

性能描述

封裝外形

MB6S/MB6F

整流橋堆，600V/0.5A

MBS/MBF

US1MW/US1MF/US1M

超快速二極管，1000V/1A

SOD-123FL/SMAF/SMA

4N60C

場效應管，600V/4A

TO-252

BZT52C20/ZMM20V

穩壓二極管，20V/0.5W

SOD-123/LL-34

開關電路

型號

性能描述

封裝外形

2N7002/2N7002K

場效應管，60V/115mA

SOT-23

1N4148W/LL4148

開關二極管，75V/150mA

SOD-123/LL-34

US1MW/US1MF/US1M

超快速二極管，1000V/1A

SOD-123FL/SMAF/SMA

限壓、恒流電路

型號

性能描述

封裝外形

LM358DR

雙運算放大器

SOP-8

BPC817C

光電耦合器

DIP-4
