產品描述

機頂盒產品被認為是繼個人電腦和手機之后，第三個拉動半導體市場的整機產品。數字電視機頂盒的主要作用是提供數模信號轉換的功能，使用戶能夠用原有的模擬電視機收看數字電視節目。lsemi生產的二、三極管，電源管理IC及場效應管等元器件可廣泛應用到機頂盒電路上。

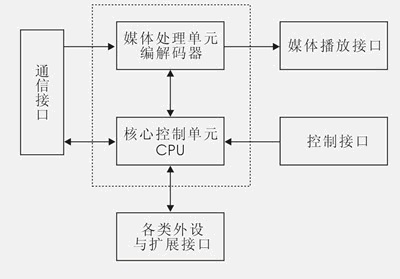

電視機頂盒功能方框圖



可使用下列元器件

二極管

型號

性能描述

可選用封裝外形

1N4148W/1N4148WS/LL4148

開關二極管，75V/150mA

SOD-123/SOD-323/LL-34

BAV99/BAV99W

開關二極管，75V/150mA

SOT-23/SOT-323

A7/M7F/M7

整流二極管，1A/1000V

SOD-123FL/SMAF/SMA

E1J/ES1JF/ES1J

高效整流管，1A/600V

SOD-123FL/SMAF/SMA

DSS36/SS36F/SS36BF/SS36

肖特基二極管，3A/60V

SOD-123FL/SMAF/SMBF/SMA/SMB/SMC

DSS310/SS310F/SS310BF/SS310

肖特基二極管，3A/100V

SOD-123FL/SMAF/SMBF/SMA/SMB/SMC

BZT52C6V8/ZMM6V8

穩壓二極管，6.8V/0.5W

SOD-123/LL-34

BZT52C15/ZMM15

穩壓二極管，15V/0.5W

SOD-123/LL-34

三極管

型號

性能描述

可選用封裝外形

S8050LT1/S8050D

NPN功率三極管，25V/500mA

SOT-23/TO-92

SS8050LT1/SS8050D

NPN功率三極管，25V/1.5A

SOT-23/TO-92

S8550LT1/S8550D

PNP功率三極管，25V/500mA

SOT-23/TO-92

SS8550LT1/SS8550D PNP功率三極管，25V/1.5A SOT-23/TO-92

MMBT3904LT1

NPN開關三極管，40V/200mA

SOT-23

MMBT3906LT1

PNP開關三極管，40V/200mA

SOT-23

S9014LT1

NPN三極管，45V/100mA

SOT-23

MMBT5401LT1

PNP三極管，150V/600mA

SOT-23

MMBT5551LT1

NPN三極管，160V/600mA

SOT-23

BC847B

NPN三極管，45V/100mA

SOT-23

MOS管

型號

性能描述

可選用封裝外形

45N03

N溝道，30V/45A

TO-252

LS2301

P溝道，20V/2.4A

SOT-23

LS3401

P溝道，30V/4.2A

SOT-23

LS9435

單P溝道，30V/5.3A

SOP-8

電源、運放等IC

型號

性能描述

可選用封裝外形

TL431

三端穩壓調節器

SOT-23/TO-92

BPC817C

光電耦合器

SOP-4/DIP-4

AMS1117-1.8/3.3

低壓差線性穩壓器，1A

SOT-89/SOT-223

LM358DR

雙運算放大器

SOP-8

LS809S

復位檢測

SOT-23

JRC4558

雙運算放大器

SOP-8
